Bản Vẽ Hệ Thống Lọc Hồ Cá Koi: Hướng Dẫn Chi Tiết Để Hồ Luôn Sạch

Bản vẽ hệ thống lọc hồ cá Koi là một yếu tố không thể thiếu, đóng vai trò then chốt trong việc kiến tạo một môi trường sống lý tưởng cho đàn cá Koi quý giá của bạn. Một hệ thống lọc được thiết kế chuyên nghiệp không chỉ đảm bảo sự trong lành của nguồn nước, duy trì sức khỏe tối ưu cho cá, mà còn tối ưu hóa hiệu quả hoạt động và tuổi thọ của toàn bộ hồ cá. Bài viết này sẽ cung cấp một cái nhìn toàn diện và chuyên sâu về quy trình thiết kế bản vẽ hệ thống lọc hồ cá Koi, từ nguyên lý hoạt động cốt lõi đến việc tích hợp các thành phần tiên tiến, giúp bạn đưa ra những quyết định sáng suốt để sở hữu một hồ cá Koi hoàn hảo.

Tầm Quan Trọng Của Bản Vẽ Hệ Thống Lọc Hồ Cá Koi Chi Tiết

Một bản vẽ hệ thống lọc hồ cá Koi chi tiết không chỉ là một phác thảo đơn thuần mà là nền tảng kỹ thuật vững chắc cho mọi công trình. Nó giúp định hình toàn bộ cấu trúc, đảm bảo sự phối hợp nhịp nhàng giữa các bộ phận, từ đó tối ưu hóa hiệu suất lọc và kéo dài tuổi thọ của hệ thống. Thay vì chỉ dựa vào ước tính, bản vẽ cung cấp một lộ trình rõ ràng, giúp tránh những sai sót tốn kém và sự trì hoãn không đáng có trong quá trình thi công. Việc sở hữu một bản vẽ chuyên nghiệp còn là minh chứng cho sự chuyên môn và kinh nghiệm, thể hiện sự cam kết tạo ra một hồ cá chất lượng cao, bền vững theo thời gian.

Hiểu Rõ Nguyên Lý Hoạt Động Của Hệ Thống Lọc

Để thiết kế một bản vẽ hệ thống lọc hiệu quả, việc thấu hiểu nguyên lý hoạt động là cực kỳ quan trọng. Hệ thống lọc hồ cá Koi chủ yếu dựa vào hai cơ chế chính: lọc cơ học và lọc sinh học, thường được bổ trợ bởi các phương pháp khác như lọc hóa học hoặc khử trùng bằng UV.

Lọc Cơ Học: Loại Bỏ Các Chất Rắn Hữu Cơ

Lọc cơ học là bước đầu tiên và cơ bản nhất, có nhiệm vụ loại bỏ các chất thải rắn, cặn bẩn, thức ăn thừa, lá cây và các hạt lơ lửng khác khỏi nước. Đây là quá trình vật lý giúp làm trong nước rõ rệt.

• Nguyên lý: Nước từ hồ chính sẽ chảy qua các vật liệu có khả năng giữ lại hạt rắn. Những hạt lớn sẽ bị giữ lại ở giai đoạn đầu, sau đó đến các hạt nhỏ hơn.
• Các thành phần chính:
  • Ngăn lắng (Settlement Chamber): Là ngăn đầu tiên, nơi các hạt cặn bẩn nặng có cơ hội lắng xuống đáy dưới tác động của trọng lực. Thiết kế ngăn lắng rộng rãi giúp giảm tốc độ dòng chảy, tối ưu hóa quá trình lắng.
  • Chổi lọc: Các sợi chổi dày đặc tạo thành một mạng lưới, giữ lại các hạt lớn như lá cây, thức ăn thừa, phân cá. Chúng dễ dàng vệ sinh bằng cách nhấc lên và rửa sạch.
  • Tấm lọc J-mat (Japanese Mat): Là loại vật liệu lọc cơ học và sinh học hiệu quả, với cấu trúc sợi tổng hợp dày đặc, tạo ra bề mặt lớn để vi khuẩn có lợi bám vào đồng thời giữ lại cặn bẩn.
  • Bông lọc/Mút lọc: Các tấm bông hoặc mút với độ dày và mật độ khác nhau được xếp chồng lên nhau, giúp lọc mịn hơn các hạt cặn nhỏ. Cần vệ sinh hoặc thay thế định kỳ.
  • Drum Filter (Bộ lọc trống quay): Đây là công nghệ lọc cơ học tiên tiến, sử dụng một lưới lọc mịn trên trống quay. Khi nước chảy qua, cặn bẩn bị giữ lại. Khi lưới bị tắc, cảm biến sẽ kích hoạt trống quay và một hệ thống vòi phun nước áp lực cao sẽ rửa sạch cặn, đưa vào đường ống xả. Drum Filter mang lại hiệu quả lọc cực cao, giảm thiểu công sức vệ sinh.

Lọc Sinh Học: Xử Lý Các Chất Độc Hại

Lọc sinh học là trái tim của hệ thống lọc hồ cá Koi, có nhiệm vụ chuyển hóa các chất độc hại như amoniac và nitrit thành nitrat ít độc hơn thông qua quá trình nitrat hóa do vi khuẩn có lợi thực hiện.

• Nguyên lý: Vi khuẩn nitrat hóa (Nitrosomonas và Nitrobacter) sẽ bám vào bề mặt vật liệu lọc sinh học. Nitrosomonas chuyển amoniac (NH3/NH4+) thành nitrit (NO2-), sau đó Nitrobacter chuyển nitrit thành nitrat (NO3-). Nitrat có thể được cây thủy sinh hấp thụ hoặc loại bỏ qua thay nước định kỳ.
• Các thành phần chính:
  • Vật liệu lọc sinh học: Các vật liệu này được thiết kế để có diện tích bề mặt lớn và cấu trúc xốp, tối ưu cho sự phát triển của vi khuẩn có lợi. Ví dụ:
    • Sứ lọc (Ceramic Rings/Bio-Rings): Cấu trúc xốp tạo ra hàng triệu lỗ nhỏ, là nơi lý tưởng cho vi khuẩn cư trú.
    • Bio-ball (Bóng sinh học): Các quả cầu nhựa có gai hoặc cánh, tạo diện tích bề mặt lớn, thường được dùng trong các bể lọc nhỏ hoặc bể lọc thác.
    • Đá nham thạch (Lava Rock): Cấu trúc xốp tự nhiên, bền bỉ và giá thành phải chăng.
    • Kaldnes K1/K3 (Moving Bed Filter Media): Đây là loại vật liệu được sử dụng trong bể lọc di động (Moving Bed Biofilm Reactor – MBBR), nơi chúng được luân chuyển liên tục trong nước nhờ sục khí mạnh, tạo điều kiện tiếp xúc tối đa với oxy và chất thải, thúc đẩy hoạt động của vi khuẩn.
    • Than hoạt tính (Activated Carbon): Thỉnh thoảng được sử dụng để loại bỏ màu, mùi và một số chất hóa học, nhưng cần thay thế định kỳ vì nó có thể trở thành nơi chứa vi khuẩn không mong muốn khi bão hòa.

Lọc Khử Trùng Bằng UV: Kiểm Soát Tảo và Mầm Bệnh

Đèn UV (tia cực tím) không trực tiếp lọc cặn bẩn nhưng đóng vai trò quan trọng trong việc kiểm soát tảo xanh gây đục nước và tiêu diệt các mầm bệnh, vi khuẩn, virus có hại trong nước mà không ảnh hưởng đến vi khuẩn có lợi trong các ngăn lọc chính.

• Nguyên lý: Nước được bơm qua một buồng chứa đèn UV. Tia UV-C có bước sóng đặc biệt xuyên qua thành tế bào của tảo và vi sinh vật, phá hủy DNA của chúng, ngăn chặn khả năng sinh sản.
• Lưu ý: Đèn UV cần được đặt sau lọc cơ học để đảm bảo hiệu quả tối đa và tránh bị cặn bẩn che khuất.

Các Loại Hệ Thống Lọc Phổ Biến và Cách Ứng Dụng

Việc lựa chọn loại hệ thống lọc phù hợp sẽ được thể hiện rõ ràng trên bản vẽ hệ thống lọc hồ cá Koi. Mỗi loại có ưu và nhược điểm riêng, phù hợp với các quy mô và yêu cầu khác nhau.

1. Hệ Thống Lọc Truyền Thống (Multi-Chamber Filter):

   • Cấu tạo: Bao gồm nhiều ngăn lọc xếp nối tiếp nhau (thường là 3-5 ngăn). Nước chảy từ ngăn này sang ngăn khác, qua các lớp vật liệu lọc cơ học và sinh học.
   • Ưu điểm: Chi phí ban đầu tương đối thấp, dễ dàng tùy chỉnh vật liệu lọc.
   • Nhược điểm: Tốn không gian, cần vệ sinh thủ công thường xuyên, hiệu quả lọc cơ học có thể không cao bằng Drum Filter.
   • Ứng dụng: Phù hợp với hồ cá Koi có quy mô vừa và nhỏ, hoặc những người yêu thích tự tay chăm sóc hồ.

2. Hệ Thống Lọc Kết Hợp Drum Filter và Sinh Học (Hybrid System):

   • Cấu tạo: Drum Filter đảm nhiệm vai trò lọc cơ học hiệu quả cao ở đầu hệ thống, sau đó nước sạch hơn sẽ được đưa vào các ngăn lọc sinh học (có thể là Moving Bed Biofilter, Bakki Shower hoặc ngăn lọc tĩnh với J-mat/sứ).
   • Ưu điểm: Hiệu quả lọc cơ học vượt trội, nước luôn trong vắt, giảm đáng kể công sức vệ sinh, tăng cường hiệu suất lọc sinh học do nước đầu vào ít cặn bẩn hơn.
   • Nhược điểm: Chi phí đầu tư ban đầu cao hơn.
   • Ứng dụng: Lý tưởng cho hồ cá Koi quy mô lớn, yêu cầu chất lượng nước cao, và chủ hồ muốn tối ưu hóa sự tiện lợi trong vận hành.

3. Hệ Thống Lọc Thác/Dòng Chảy (Waterfall/Stream Filter):

   • Cấu tạo: Nước được bơm lên đỉnh thác hoặc dòng suối nhân tạo, chảy qua các lớp đá, sỏi, và cây thủy sinh, đóng vai trò như một bộ lọc sinh học tự nhiên.
   • Ưu điểm: Tạo cảnh quan đẹp, tăng cường oxy hòa tan, phù hợp với phong cách hồ tự nhiên.
   • Nhược điểm: Hiệu quả lọc cơ học hạn chế, khó vệ sinh, không phù hợp cho hồ Koi mật độ cao.
   • Ứng dụng: Thường dùng cho hồ cảnh quan hoặc hồ Koi mật độ thấp.

4. Hệ Thống Lọc Bể Lắng Nổi (Bog Filter):

   • Cấu tạo: Một khu vực riêng biệt có trồng nhiều loại cây thủy sinh, nước hồ được bơm vào và chảy qua rễ cây cùng lớp sỏi, đá. Rễ cây hấp thụ nitrat và các chất dinh dưỡng thừa.
   • Ưu điểm: Lọc tự nhiên, giảm tảo, tạo môi trường sống tự nhiên.
   • Nhược điểm: Hiệu quả chậm, không phù hợp với mật độ cá Koi lớn, dễ bị tắc nghẽn nếu không được thiết kế đúng.
   • Ứng dụng: Bổ trợ cho các hệ thống lọc khác, hoặc cho hồ cá có yếu tố cảnh quan cao.

5 Yếu Tố Quan Trọng Trong Bản Vẽ Hệ Thống Lọc Hồ Cá Koi

Một bản vẽ hệ thống lọc hồ cá Koi chất lượng cao phải xem xét kỹ lưỡng 5 yếu tố cốt lõi sau đây để đảm bảo tính hiệu quả và bền vững của hệ thống.

Yếu tố 1: Kích Thước và Dung Tích Hồ Cá

Kích thước và dung tích của hồ cá là điểm khởi đầu cho mọi thiết kế lọc. Hồ cá lớn sẽ yêu cầu một hệ thống lọc có công suất xử lý nước lớn hơn đáng kể, với các ngăn lọc có thể tích đủ lớn để chứa đủ vật liệu lọc và đảm bảo thời gian tiếp xúc nước với vi khuẩn.

• Quy tắc chung:
  • Hệ thống truyền thống: Thể tích hệ thống lọc thường chiếm từ 10% đến 25% (hoặc thậm chí 30% đối với mật độ cá cao) so với thể tích hồ chính. Tỷ lệ này cần được tính toán kỹ lưỡng trên bản vẽ để đảm bảo không gian đủ cho các ngăn lắng, ngăn lọc cơ học, và ngăn lọc sinh học.
  • Hệ thống Drum Filter: Với Drum Filter, yêu cầu về thể tích ngăn lọc cơ học sẽ giảm đi đáng kể do Drum Filter cực kỳ hiệu quả. Tuy nhiên, các ngăn lọc sinh học phía sau vẫn cần đảm bảo diện tích và thể tích phù hợp với lưu lượng nước và số lượng cá. Các loại Drum Filter có công suất khác nhau (ví dụ: 15m³, 20m³, 30m³, 40m³, 60m³, 120m³), cần chọn loại phù hợp với tổng lưu lượng nước của hồ.
• Ví dụ cụ thể trên bản vẽ: Một hồ Koi 10m³ có thể cần một hệ thống lọc truyền thống với tổng thể tích 1.5m³ – 2.5m³, chia thành 3-5 ngăn. Trong khi đó, với Drum Filter, chỉ cần một Drum công suất 15m³/giờ và các ngăn sinh học tương ứng. Bản vẽ cần chỉ rõ kích thước từng ngăn lọc, độ sâu, vị trí ống dẫn và vật liệu lọc ước tính.

Yếu tố 2: Số Lượng và Kích Cỡ Cá Koi

Số lượng và kích cỡ của cá Koi trong hồ ảnh hưởng trực tiếp đến lượng chất thải sinh ra, hay còn gọi là “tải trọng sinh học” (bio-load). Cá Koi là loài ăn tạp và tạo ra lượng chất thải khá lớn.

• Ảnh hưởng: Hồ có mật độ cá cao hoặc nhiều cá lớn sẽ tạo ra nhiều amoniac và nitrit hơn, đòi hỏi một hệ thống lọc sinh học mạnh mẽ hơn để chuyển hóa các chất độc này.
• Thiết kế trên bản vẽ: Bản vẽ cần tính toán khả năng mở rộng của hệ thống lọc nếu chủ hồ có ý định tăng số lượng hoặc kích thước cá trong tương lai. Điều này có thể bao gồm việc dự trù thêm không gian cho ngăn lọc, hoặc chọn bơm có lưu lượng lớn hơn và các ống dẫn có đường kính phù hợp. Vật liệu lọc sinh học cũng cần được chọn lựa kỹ càng để tối đa hóa diện tích bề mặt cho vi khuẩn.

Yếu tố 3: Loại Bỏ Chất Thải và Cặn Bã Hiệu Quả

Việc loại bỏ chất thải rắn và cặn bã khỏi hồ là cực kỳ quan trọng để ngăn chặn sự phân hủy của chúng, vốn sẽ giải phóng amoniac và làm tăng tải trọng sinh học.

• Hệ thống xả đáy (Bottom Drain): Bản vẽ phải thể hiện rõ vị trí và số lượng ống xả đáy. Ống xả đáy được đặt ở điểm sâu nhất của hồ, có nhiệm vụ hút các chất cặn bã lắng đọng trực tiếp vào ngăn lắng hoặc Drum Filter. Đối với hồ lớn, cần nhiều hơn một ống xả đáy để đảm bảo hút sạch.
• Hệ thống hút mặt (Skimmer): Thiết bị này được đặt ở mặt nước, hút các chất bẩn lơ lửng, váng dầu, lá cây trên bề mặt, giữ cho mặt nước luôn trong sạch. Vị trí skimmer cần được tính toán để tạo dòng chảy hiệu quả trên mặt hồ.
• Hệ thống xả cạn/xả thải trong ngăn lọc: Mỗi ngăn lọc, đặc biệt là ngăn lắng và ngăn cơ học, cần có hệ thống xả đáy riêng biệt để dễ dàng loại bỏ bùn và chất thải tích tụ mà không làm ảnh hưởng đến toàn bộ hệ thống. Với Drum Filter, ống xả cặn sẽ kết nối trực tiếp với đường thải tự động của bộ lọc.

Yếu tố 4: Điều Kiện Ánh Sáng, Nhiệt Độ và Vi Sinh

Các yếu tố môi trường như ánh sáng và nhiệt độ ảnh hưởng đáng kể đến hiệu suất của hệ thống lọc và sự phát triển của vi sinh vật.

• Ánh sáng: Ánh sáng mặt trời trực tiếp có thể thúc đẩy sự phát triển của tảo trong hồ, làm nước bị xanh.
  • Thiết kế trên bản vẽ: Cần xem xét vị trí đặt đèn UV trong đường ống hoặc ngăn lọc phụ để kiểm soát tảo hiệu quả. Đèn UV không nên đặt ở ngăn lọc sinh học chính để tránh làm hại vi khuẩn có lợi. Các yếu tố che chắn như mái che, cây cảnh cũng cần được cân nhắc trong thiết kế tổng thể.
• Nhiệt độ: Nhiệt độ nước ảnh hưởng đến hoạt động của vi khuẩn nitrat hóa. Nhiệt độ tối ưu thường từ 20-30°C. Ở nhiệt độ quá thấp hoặc quá cao, hoạt động của vi khuẩn sẽ giảm.
  • Thiết kế trên bản vẽ: Có thể bao gồm các biện pháp cách nhiệt cho hệ thống lọc nếu hồ nằm ở vùng khí hậu khắc nghiệt, hoặc các hệ thống sưởi/làm mát nước để duy trì nhiệt độ ổn định.
• Vi sinh: Hệ thống lọc sinh học phụ thuộc hoàn toàn vào vi khuẩn có lợi.
  • Thiết kế trên bản vẽ: Đảm bảo đủ không gian và vật liệu lọc sinh học chất lượng cao để cung cấp bề mặt cho vi khuẩn cư trú. Hệ thống sục khí mạnh mẽ trong ngăn sinh học (đặc biệt là Moving Bed) là rất quan trọng để cung cấp oxy cho vi khuẩn hoạt động.

Yếu tố 5: Tính Chất Của Vật Liệu Xây Dựng và Vật Liệu Lọc

Lựa chọn vật liệu xây dựng và vật liệu lọc có vai trò quyết định đến độ bền, an toàn và hiệu suất của toàn bộ hệ thống.

• Vật liệu xây dựng:
  • Bê tông cốt thép: Bền vững, chắc chắn, phù hợp cho hồ và hệ thống lọc lớn. Cần xử lý chống thấm kỹ lưỡng.
  • Sợi thủy tinh (Fiberglass): Nhẹ, dễ định hình, chống thấm tốt, nhưng chi phí cao hơn.
  • Liner EPDM: Linh hoạt, chống thấm tuyệt đối, dễ thi công, nhưng cần bảo vệ khỏi vật sắc nhọn.
  • Đặc tính cần có: Vật liệu phải không độc hại, chịu được môi trường ẩm ướt, hóa chất (nếu có sử dụng thuốc), và có độ bền cao.
• Vật liệu lọc:
  • Độ bền: Vật liệu lọc phải bền, không bị phân hủy hay tan rã theo thời gian.
  • Diện tích bề mặt: Cần có diện tích bề mặt lớn để vi khuẩn bám vào.
  • Dễ vệ sinh: Vật liệu cơ học cần dễ dàng vệ sinh, vật liệu sinh học cần duy trì cấu trúc để không làm mất đi vi khuẩn có lợi.
  • Thông số kỹ thuật trên bản vẽ: Bản vẽ cần ghi rõ loại vật liệu xây dựng, độ dày, phương pháp chống thấm, cũng như danh mục, số lượng, và cách bố trí các loại vật liệu lọc (ví dụ: bông lọc, J-mat, sứ lọc, K1 media). Điều này đảm bảo rằng hệ thống được xây dựng đúng theo tiêu chuẩn và sẽ hoạt động hiệu quả.

Tích Hợp Các Thành Phần Trong Bản Vẽ Hệ Thống Lọc Hồ Cá Koi Hiệu Quả

Để xây dựng một hệ thống lọc hoàn hảo, việc tích hợp các thành phần cơ bản như bể lọc cơ học, bể lọc sinh học, bơm và đường ống cần được thực hiện một cách khoa học và chi tiết trên bản vẽ.

Thành phần 1: Bể Lọc Cơ Học

Bể lọc cơ học là bước tiền xử lý quan trọng. Thiết kế trên bản vẽ hệ thống lọc hồ cá Koi cần đảm bảo dòng chảy tối ưu và dễ dàng vệ sinh.

• Ngăn lắng Vortex: Nếu không sử dụng Drum Filter, một ngăn lắng hình trụ tròn (vortex) giúp tạo dòng xoáy, làm lắng cặn bẩn hiệu quả hơn trước khi nước vào các ngăn lọc khác.
• Ngăn lọc chổi/J-mat: Bố trí chổi lọc hoặc J-mat sao cho nước chảy qua đều, không tạo “kênh” (channeling) làm giảm hiệu quả lọc. Các ngăn này cần có van xả đáy riêng biệt.
• Tích hợp Drum Filter: Nếu sử dụng Drum Filter, bản vẽ sẽ thể hiện vị trí lắp đặt Drum, các kết nối ống dẫn nước từ hồ vào Drum, ống dẫn nước sạch từ Drum sang ngăn sinh học, và ống xả thải của Drum. Kích thước và khoảng cách an toàn quanh Drum cũng cần được chỉ rõ để dễ dàng bảo trì.

Thành phần 2: Bể Lọc Sinh Học

Bể lọc sinh học là nơi diễn ra quá trình nitrat hóa quan trọng.

• Thiết kế ngăn lọc: Các ngăn lọc sinh học cần đủ rộng và sâu để chứa lượng vật liệu lọc cần thiết. Dòng chảy trong ngăn này nên là dòng chảy lên (up-flow) hoặc dòng chảy ngang (horizontal flow) để tối ưu hóa thời gian tiếp xúc của nước với vi khuẩn.
• Hệ thống sục khí: Bản vẽ cần thể hiện vị trí lắp đặt các đầu sục khí (air stone) hoặc đĩa sục khí (air diffuser) ở đáy ngăn lọc sinh học (đặc biệt quan trọng với Moving Bed Biofilter) để cung cấp đủ oxy cho vi khuẩn và tạo chuyển động cho vật liệu lọc. Máy thổi khí (air pump) cũng cần được tính toán công suất phù hợp.
• Lựa chọn vật liệu: Bản vẽ sẽ chỉ định rõ loại vật liệu lọc sinh học (sứ, K1 media, J-mat) và cách bố trí chúng trong từng ngăn.

Thành phần 3: Bơm và Hệ Thống Đường Ống

Bơm và đường ống là hệ thống tuần hoàn, đảm bảo nước được lưu thông qua toàn bộ hệ thống lọc.

• Lựa chọn bơm: Bơm cần có lưu lượng (lit/giờ) và cột áp (mét) phù hợp với thể tích hồ và tổng chiều cao/độ dài đường ống. Lưu lượng nước qua hệ thống lọc nên tuần hoàn toàn bộ thể tích hồ ít nhất 1-2 lần mỗi giờ.
• Đường kính ống: Đường kính ống lớn (tối thiểu phi 60mm cho hồ nhỏ, phi 90-110mm cho hồ lớn) giúp giảm thiểu ma sát, tối ưu hóa lưu lượng nước và giảm áp lực cho bơm. Bản vẽ cần thể hiện rõ đường kính ống cho từng đoạn.
• Bố trí đường ống:
  • Hút đáy và hút mặt: Ống từ ống xả đáy và skimmer thường được dẫn bằng trọng lực vào ngăn lắng hoặc Drum Filter.
  • Ống đẩy: Ống từ bơm sẽ đẩy nước đã lọc sạch trở lại hồ qua thác, suối, hoặc các đầu phun tạo luồng.
  • Van điều tiết: Bản vẽ cần chỉ rõ vị trí các van khóa, van một chiều để dễ dàng kiểm soát dòng chảy, vệ sinh hoặc bảo trì hệ thống.
• An toàn điện: Các đường dây điện cho bơm, đèn UV, máy sục khí cần được bảo vệ cẩn thận, chống thấm nước và đi âm tường hoặc dưới đất theo tiêu chuẩn an toàn.

Bản Vẽ Hệ Thống Lọc Hồ Cá Koi: Bản Vẽ Kỹ Thuật, Bản Vẽ 3D

Việc thiết kế bản vẽ kỹ thuật và mô phỏng 3D giúp chúng ta không chỉ hiểu rõ cách hệ thống lọc hoạt động mà còn hình dung được cách các thành phần sẽ được tích hợp vào không gian thực tế một cách hợp lý và thẩm mỹ.

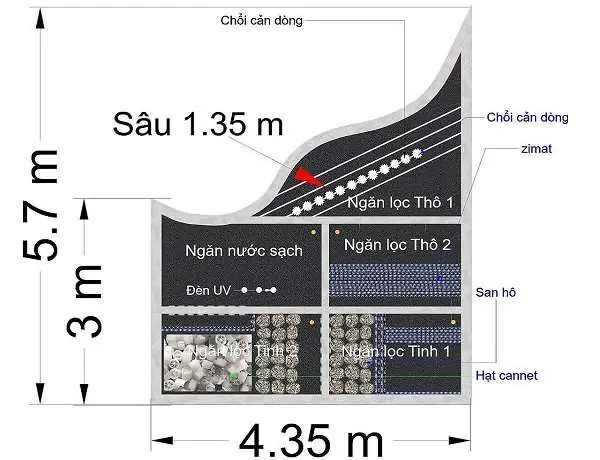

Bản Vẽ Hệ Thống Lọc Hồ Cá Koi Chi Tiết Từng Phần

Bản vẽ kỹ thuật chi tiết là tập hợp các mặt cắt, mặt bằng và chi tiết cấu tạo.

• Mặt bằng: Thể hiện vị trí tổng thể của hồ cá, hệ thống lọc, các đường ống chính, bơm, và các thiết bị khác trong tổng thể cảnh quan.

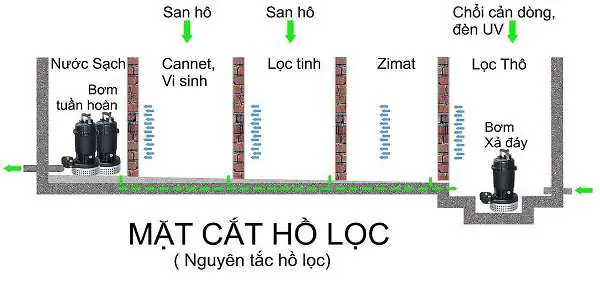

• Mặt cắt đứng: Chi tiết cấu trúc bên trong của từng ngăn lọc, độ sâu, vị trí ống xả đáy, ống thông giữa các ngăn, và chiều cao mực nước. Điều này giúp đảm bảo chiều cao thủy tĩnh và dòng chảy liên tục.
• Chi tiết vật liệu: Ghi rõ loại vật liệu xây dựng (bê tông, gạch, lớp chống thấm), vật liệu lọc (số lượng, cách bố trí), kích thước của từng ống dẫn và van.
• Bản vẽ sơ đồ điện: Chỉ rõ vị trí cầu dao, ổ cắm, đường dây điện đến các thiết bị (bơm, đèn UV, máy sục khí) đảm bảo an toàn và dễ dàng quản lý.

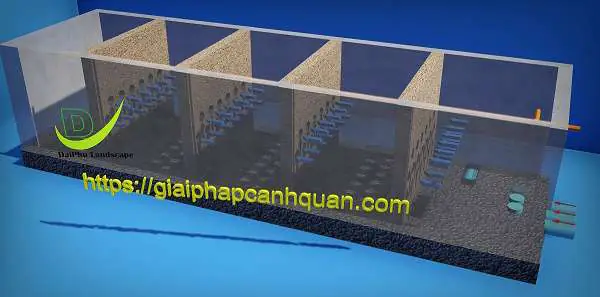

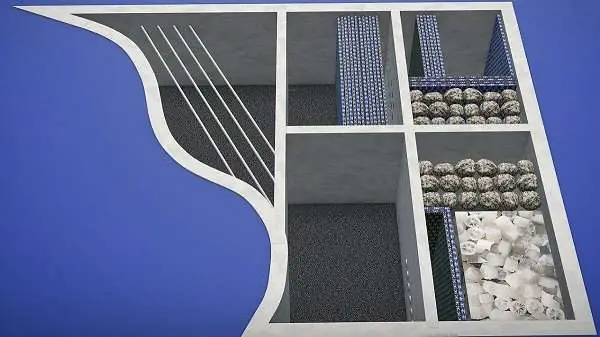

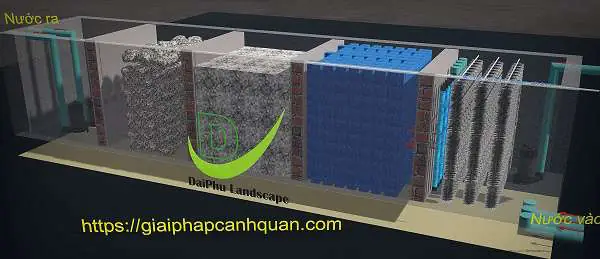

Bản Vẽ Hệ Thống Lọc Hồ Cá Koi 3D và Hiệu Ứng Thực Tế

Bản vẽ 3D là công cụ mạnh mẽ giúp trực quan hóa toàn bộ hệ thống, từ đó dễ dàng phát hiện các xung đột về không gian, tối ưu hóa bố cục và đánh giá tính thẩm mỹ trước khi thi công.

• Mô hình hóa: Bản vẽ 3D sẽ mô phỏng hình dạng, kích thước thực tế của hồ, các ngăn lọc, vị trí các thiết bị và đường ống.
• Trực quan hóa dòng chảy: Có thể mô phỏng dòng chảy của nước để kiểm tra xem có khu vực nào bị tù đọng hay không, hoặc liệu các đầu phun có tạo ra luồng nước tối ưu.
• Kiểm tra tính khả thi: Nhờ bản vẽ 3D, có thể dễ dàng kiểm tra xem có đủ không gian để lắp đặt, bảo trì thiết bị hay không, hoặc có cần điều chỉnh thiết kế để phù hợp với địa hình thực tế. Điều này đặc biệt quan trọng với các hồ có hình dạng bất thường.

Ứng Dụng Các Công Nghệ Lọc Tiên Tiến

Sự phát triển của công nghệ đã mang đến nhiều giải pháp lọc hiệu quả hơn, giúp duy trì chất lượng nước vượt trội với ít công sức hơn.

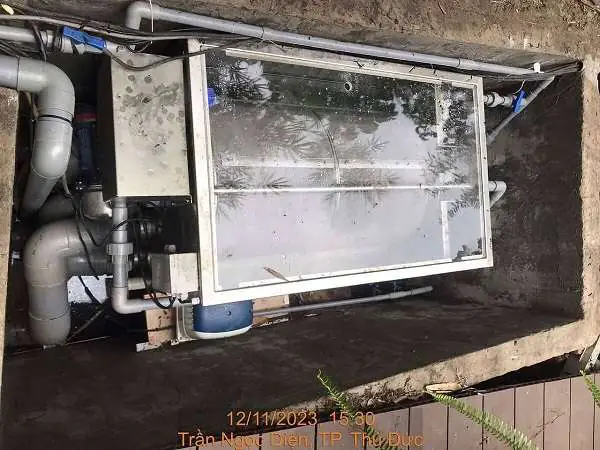

Công Nghệ Lọc Bằng Drum Filter

Drum Filter (Bộ lọc trống quay) đại diện cho một bước tiến lớn trong công nghệ lọc cơ học.

• Cách thức hoạt động: Nước từ hồ chảy vào bên trong trống. Trống được bao phủ bởi một lưới lọc cực mịn (thường 20-70 micron). Cặn bẩn lớn hơn kích thước lỗ lưới sẽ bị giữ lại. Khi lượng cặn bẩn tích tụ làm giảm lưu lượng nước qua lưới, mực nước bên ngoài trống sẽ giảm, kích hoạt một cảm biến. Cảm biến này sẽ khởi động động cơ quay trống và bơm rửa. Các vòi phun nước áp lực cao sẽ rửa sạch cặn bẩn bám trên lưới, đẩy chúng vào một máng thu gom và thải ra ngoài.
• Lợi ích:
  • Hiệu quả cao: Loại bỏ gần như toàn bộ cặn bẩn lơ lửng, giữ nước trong vắt.
  • Tiết kiệm công sức: Hoạt động tự động hoàn toàn, giảm thiểu nhu cầu vệ sinh thủ công.
  • Tải trọng sinh học thấp: Nước đầu vào ngăn sinh học đã rất sạch, giúp vi khuẩn hoạt động hiệu quả hơn.
• Thiết kế trên bản vẽ: Bản vẽ hệ thống lọc hồ cá Koi sẽ thể hiện vị trí Drum Filter, đường ống cấp nước, đường ống thoát nước sạch, và đường ống xả thải cặn bẩn. Cần có đủ không gian để tháo lắp, bảo trì Drum.

Công Nghệ Lọc Sinh Học Kết Hợp (Bio-Filtration Systems)

Các hệ thống lọc sinh học hiện đại thường kết hợp nhiều loại vật liệu và phương pháp để đạt hiệu quả tối ưu.

• Moving Bed Biofilm Reactor (MBBR): Sử dụng các loại vật liệu như K1 media được luân chuyển liên tục trong ngăn lọc nhờ sục khí mạnh. Sự chuyển động này giúp làm sạch bề mặt vật liệu, loại bỏ lớp biofilm già cỗi và thúc đẩy sự phát triển của lớp vi khuẩn mới khỏe mạnh hơn.
• Bakki Shower/Trickle Filter: Nước được bơm lên cao và chảy nhỏ giọt qua các khay chứa vật liệu lọc (thường là Bakki House media). Quá trình này tạo ra sự tiếp xúc tối đa giữa nước và không khí, làm tăng lượng oxy hòa tan và thúc đẩy quá trình nitrat hóa cực kỳ hiệu quả.
• Tích hợp UV-C và Ozone: Đèn UV-C thường được đặt sau lọc cơ học để diệt tảo và mầm bệnh. Ozone có thể được sử dụng trong các hệ thống lớn để oxy hóa chất hữu cơ, khử trùng và làm trong nước, nhưng cần được kiểm soát chặt chẽ do tính độc hại.
• Quản lý vi sinh: Bên cạnh việc cung cấp vật liệu lọc và oxy, việc bổ sung vi sinh vật có lợi định kỳ cũng giúp duy trì sự cân bằng sinh học và hiệu suất lọc. Các bản vẽ hệ thống lọc hồ cá Koi hiện đại thường tính toán đến vị trí lắp đặt và không gian cho việc bổ sung vi sinh.

Quy Trình Lắp Đặt Hệ Thống Lọc Theo Bản Vẽ

Quy trình lắp đặt hệ thống lọc đòi hỏi sự chuẩn bị kỹ lưỡng, tuân thủ nghiêm ngặt theo bản vẽ hệ thống lọc hồ cá Koi và kiến thức vững vàng về cách vận hành của hệ thống để đảm bảo mọi chi tiết được thực hiện chính xác.

Chuẩn Bị và Vận Chuyển Thiết Bị

Trước khi bắt đầu lắp đặt, công tác chuẩn bị là vô cùng quan trọng.

• Kiểm tra bản vẽ: Rà soát lại toàn bộ bản vẽ để nắm vững các chi tiết về kích thước, vị trí, vật liệu và thiết bị.
• Xác định vị trí: Đánh dấu chính xác vị trí của hồ cá, hệ thống lọc, đường ống trên mặt bằng thực tế.
• Chuẩn bị mặt bằng: Đào hố, san lấp mặt bằng, làm móng cho hồ và hệ thống lọc theo đúng kích thước và độ sâu trên bản vẽ.
• Kiểm kê thiết bị: Đảm bảo tất cả các thiết bị (bơm, đèn UV, máy sục khí, Drum Filter, vật liệu lọc) và vật tư xây dựng đã được vận chuyển đến công trường đầy đủ, đúng chủng loại và số lượng. Kiểm tra hư hại trong quá trình vận chuyển.

Các Bước Lắp Đặt Cơ Bản

1. Xây dựng cấu trúc hồ và ngăn lọc:

   • Thi công phần khung hồ cá và các ngăn lọc bằng bê tông cốt thép hoặc gạch, đảm bảo đúng kích thước và độ sâu theo bản vẽ.
   • Lắp đặt các ống xả đáy, ống hút mặt, ống thông giữa các ngăn lọc, ống xả tràn, ống luồng dây điện, ống thổi luồng, ống thổi mặt. Tất cả các ống này phải được cố định chắc chắn và có độ dốc phù hợp để đảm bảo dòng chảy.
   • Thực hiện chống thấm cho toàn bộ hồ và hệ thống lọc bằng các vật liệu chuyên dụng (sơn chống thấm, màng chống thấm EPDM, v.v.) theo đúng quy trình kỹ thuật.

2. Lắp đặt hệ thống đường ống và thiết bị lớn:

   • Lắp đặt Drum Filter (nếu có): Cố định Drum Filter vào vị trí đã định trên bản vẽ, kết nối các đường ống cấp nước từ hồ, đường ống thoát nước sạch sang ngăn sinh học, và đường ống xả thải. Đảm bảo các kết nối kín khít.
   • Kết nối bơm và máy sục khí: Lắp đặt bơm và máy sục khí vào vị trí đã chỉ định, kết nối với các đường ống đã thi công. Đảm bảo bơm được đặt trên đế vững chắc và có van khóa để dễ dàng bảo trì.
   • Lắp đặt đèn UV: Đặt đèn UV vào vị trí trong đường ống hoặc ngăn lọc đã được thiết kế, đảm bảo nước chảy qua đèn theo đúng lưu lượng khuyến nghị.

3. Bố trí vật liệu lọc:

   • Sau khi các cấu trúc và thiết bị lớn đã được lắp đặt, tiến hành sắp xếp vật liệu lọc vào các ngăn theo đúng thứ tự và loại vật liệu đã ghi trên bản vẽ. Ví dụ: chổi lọc ở ngăn cơ học đầu tiên, J-mat hoặc sứ lọc ở ngăn sinh học. Đối với Moving Bed Biofilter, đổ K1 media và lắp đặt hệ thống sục khí.

4. Đấu nối hệ thống điện:

   • Thực hiện đấu nối dây điện cho bơm, đèn UV, máy sục khí vào hệ thống điều khiển điện (bảng điện, cầu dao, timer). Đảm bảo tuân thủ các quy tắc an toàn điện (dây tiếp địa, aptomat chống giật – GFCI).

5. Kiểm tra và vận hành thử:

   • Sau khi hoàn tất lắp đặt, tiến hành đổ nước vào hồ và hệ thống lọc.
   • Kiểm tra kỹ lưỡng toàn bộ hệ thống để phát hiện rò rỉ tại các mối nối ống hoặc các ngăn lọc.
   • Khởi động bơm, máy sục khí, đèn UV để kiểm tra hoạt động ổn định của từng thiết bị.
   • Kiểm tra lưu lượng nước, dòng chảy trong các ngăn lọc và dòng chảy trở về hồ chính.
   • Thực hiện chu trình khởi động hồ (cycling) bằng cách bổ sung vi sinh có lợi và theo dõi các chỉ số nước trước khi thả cá.

Các bước tiến hành trên đây nhất thiết phải tuân theo các chỉ dẫn chi tiết trong bộ bản vẽ hệ thống lọc hồ cá Koi để đảm bảo tính chính xác và hiệu quả.

Bảo Trì và Vận Hành Hệ Thống Lọc Hiệu Quả

Để đảm bảo hệ thống lọc hồ cá Koi luôn hoạt động ở hiệu suất cao nhất và duy trì môi trường nước ổn định, việc bảo trì định kỳ và vận hành đúng cách là cực kỳ quan trọng. Một bản vẽ hệ thống lọc hồ cá Koi chi tiết cũng sẽ bao gồm các gợi ý về cấu trúc hỗ trợ việc bảo trì dễ dàng.

Hướng Dẫn Bảo Trì Định Kỳ

Bảo trì định kỳ giúp loại bỏ chất thải tích tụ và ngăn ngừa sự cố.

• Hàng ngày/Hàng tuần:
  • Kiểm tra mực nước: Đảm bảo mực nước luôn ở mức ổn định.
  • Kiểm tra dòng chảy: Quan sát dòng chảy của nước trong hồ và hệ thống lọc để phát hiện tắc nghẽn hoặc giảm lưu lượng.
  • Làm sạch skimmer: Loại bỏ lá cây, côn trùng và các mảnh vụn trên giỏ lọc của skimmer.
  • Kiểm tra Drum Filter (nếu có): Đảm bảo Drum quay và hệ thống rửa hoạt động bình thường. Kiểm tra và làm sạch máng xả thải.
• Hàng tháng/Hàng quý:
  • Vệ sinh ngăn lắng và ngăn lọc cơ học: Xả bùn và chất thải tích tụ ở đáy ngăn lắng và các ngăn lọc cơ học. Vệ sinh chổi lọc, J-mat, bông lọc (rửa nhẹ nhàng bằng nước hồ đã rút ra để bảo tồn vi khuẩn có lợi).
  • Kiểm tra vật liệu lọc sinh học: Không nên vệ sinh vật liệu sinh học quá thường xuyên. Nếu cần, chỉ rửa nhẹ bằng nước hồ để loại bỏ cặn bẩn thô mà không làm mất đi lớp biofilm.
  • Kiểm tra bơm, máy sục khí: Vệ sinh cánh bơm, kiểm tra ống dẫn khí, đảm bảo không bị tắc nghẽn hoặc giảm hiệu suất.
  • Kiểm tra đèn UV: Vệ sinh ống thạch anh bảo vệ bóng đèn UV. Thay bóng đèn UV định kỳ (thường là 8-12 tháng) để đảm bảo hiệu quả khử trùng.
  • Kiểm tra chất lượng nước: Sử dụng bộ test kit để kiểm tra các chỉ số pH, amoniac, nitrit, nitrat, oxy hòa tan.
• Hàng năm:
  • Kiểm tra tổng thể: Rà soát toàn bộ hệ thống, các mối nối ống, van, đường dây điện.
  • Thay thế vật liệu lọc (nếu cần): Một số vật liệu lọc cơ học cần thay thế sau một thời gian sử dụng.

Khắc Phục Sự Cố và Bảo Dưỡng

Khi hệ thống gặp sự cố, việc khắc phục nhanh chóng là rất quan trọng để tránh ảnh hưởng đến sức khỏe cá Koi.

• Nước bị đục/xanh:
  • Nước đục do cặn bẩn: Kiểm tra lọc cơ học, vệ sinh các ngăn lắng, chổi lọc, bông lọc. Nếu có Drum Filter, kiểm tra hoạt động của nó.
  • Nước xanh do tảo: Kiểm tra đèn UV (bóng đèn có còn hoạt động không, ống thạch anh có bị bẩn không).
• Chỉ số nước xấu (amoniac/nitrit cao):
  • Kiểm tra lọc sinh học, đảm bảo đủ oxy. Không vệ sinh lọc sinh học quá mức.
  • Giảm lượng thức ăn, tăng cường thay nước (20-30% thể tích hồ).
  • Bổ sung vi sinh có lợi.
• Bơm không hoạt động/giảm lưu lượng:
  • Kiểm tra nguồn điện, cầu chì.
  • Kiểm tra cánh bơm có bị kẹt rác hay không.
  • Kiểm tra đường ống có bị tắc.
• Rò rỉ nước:
  • Kiểm tra các mối nối ống, van, và thành hồ/ngăn lọc. Khắc phục ngay lập tức để tránh hao hụt nước và ảnh hưởng cấu trúc.

Trong bộ bản vẽ hệ thống lọc hồ cá Koi phải trình bày chi tiết bản vẽ mặt bằng, mặt cắt, mô phỏng 3D, sơ đồ đường ống, và sơ đồ mạch điện điều khiển hệ thống. Những tài liệu này là cẩm nang hữu ích cho việc bảo trì và khắc phục sự cố sau này.

Đánh Giá Chất Lượng Nước và Môi Trường Sống Của Cá Koi

Việc đánh giá chất lượng nước và môi trường sống của cá Koi là hoạt động liên tục, giúp chúng ta hiểu rõ về tác động của hệ thống lọc và cách cải thiện môi trường sống.

Các Chỉ Số Chất Lượng Nước Cần Theo Dõi

Để đảm bảo cá Koi khỏe mạnh, các chỉ số sau cần được theo dõi định kỳ:

• pH: Độ pH lý tưởng cho cá Koi là từ 7.0 đến 8.5. Biến động pH đột ngột có thể gây sốc cho cá.
• Ammonia (NH3/NH4+): Rất độc hại, đặc biệt là NH3. Chỉ số này phải luôn ở mức 0 ppm.
• Nitrite (NO2-): Độc hại không kém amoniac, cũng phải ở mức 0 ppm.
• Nitrate (NO3-): Ít độc hơn, là sản phẩm cuối cùng của quá trình nitrat hóa. Mặc dù ít độc, nhưng nồng độ cao (trên 20-40 ppm) vẫn cần được kiểm soát bằng cách thay nước hoặc sử dụng lọc thực vật.
• Oxygen (O2): Hàm lượng oxy hòa tan phải luôn cao, trên 6 mg/L, đặc biệt quan trọng với cá Koi. Hệ thống sục khí và thác nước giúp tăng cường oxy.
• Độ cứng Carbonate (kH): Chỉ số này đo lường khả năng đệm pH của nước. kH ổn định giúp ngăn ngừa sự biến động pH.
• Nhiệt độ: Nhiệt độ nước ảnh hưởng đến trao đổi chất của cá và hoạt động của vi khuẩn.

Tác Động Của Môi Trường Lên Sức Khỏe Cá Koi

Môi trường sống chất lượng cao là yếu tố then chốt cho sự phát triển toàn diện của cá Koi:

• Màu sắc: Cá Koi sống trong môi trường nước sạch, ổn định sẽ có màu sắc rực rỡ, rõ nét hơn.
• Tăng trưởng: Nước tốt giúp cá hấp thụ dinh dưỡng hiệu quả, phát triển kích thước tối đa.
• Sức khỏe và tuổi thọ: Môi trường sạch, ít chất độc hại, đủ oxy giúp cá ít bị bệnh, tăng cường sức đề kháng và kéo dài tuổi thọ.
• Sinh sản: Chất lượng nước tốt cũng ảnh hưởng tích cực đến khả năng sinh sản của cá.

Chi Phí Thiết Kế Bản Vẽ Hệ Thống Lọc Hồ Cá Koi và Lắp Đặt

Chi phí cho một bản vẽ hệ thống lọc hồ cá Koi và quá trình lắp đặt phụ thuộc vào nhiều yếu tố, và việc hiểu rõ các yếu tố này giúp chủ đầu tư có cái nhìn tổng quan và đưa ra quyết định phù hợp.

Yếu Tố Ảnh Hưởng Đến Chi Phí

1. Kích thước và độ phức tạp của hồ cá: Hồ càng lớn, hình dạng càng phức tạp (nhiều góc cạnh, mực nước khác nhau) thì chi phí thiết kế và thi công càng cao.
2. Loại hệ thống lọc:
   • Hệ thống lọc truyền thống thường có chi phí đầu tư ban đầu thấp hơn.
   • Hệ thống tích hợp Drum Filter và các công nghệ tiên tiến khác (Bakki Shower, MBBR) sẽ có chi phí cao hơn do giá thành thiết bị và yêu cầu kỹ thuật cao hơn.
3. Vật liệu xây dựng: Bê tông cốt thép, gạch, lớp chống thấm cao cấp, đá trang trí… đều ảnh hưởng đến tổng chi phí.
4. Vật liệu lọc: Các loại vật liệu lọc chuyên dụng, có hiệu suất cao (như K1 media, sứ cao cấp) thường đắt hơn các vật liệu thông thường.
5. Thiết bị đi kèm: Bơm, máy sục khí, đèn UV, hệ thống điều khiển tự động, sưởi/làm mát nước, tất cả đều có các phân khúc giá khác nhau.
6. Địa điểm và điều kiện thi công: Địa hình khó khăn, vận chuyển vật liệu tốn kém, hoặc yêu cầu thi công trong thời gian gấp cũng sẽ làm tăng chi phí.
7. Yêu cầu về thẩm mỹ: Hồ cá Koi không chỉ là nơi nuôi cá mà còn là điểm nhấn cảnh quan. Các yêu cầu về trang trí, tiểu cảnh, đèn chiếu sáng, thác nước nhân tạo sẽ làm tăng chi phí.
8. Đơn vị thiết kế và thi công: Uy tín, kinh nghiệm và chất lượng dịch vụ của đơn vị thực hiện cũng là yếu tố quan trọng. Một đơn vị chuyên nghiệp có thể tư vấn giải pháp tối ưu, tránh lãng phí và đảm bảo chất lượng công trình.

Lựa Chọn Phương Án Tối Ưu

Việc lựa chọn phương án thiết kế và thi công không chỉ dựa vào chi phí ban đầu mà còn cần cân nhắc đến hiệu suất hoạt động, chi phí bảo trì lâu dài, và sự tiện lợi trong vận hành. Đôi khi, đầu tư ban đầu cao hơn cho một hệ thống lọc hiệu quả và tự động hóa có thể tiết kiệm được nhiều chi phí và công sức về sau. Việc tìm kiếm một nhà tư vấn chuyên nghiệp để có được bản vẽ hệ thống lọc hồ cá Koi phù hợp với ngân sách và mong muốn của bạn là điều cần thiết.

Kết Luận

Việc sở hữu một bản vẽ hệ thống lọc hồ cá Koi chuyên nghiệp, được thiết kế tỉ mỉ dựa trên các nguyên tắc khoa học và kinh nghiệm thực tiễn, là chìa khóa để kiến tạo một hồ cá Koi thịnh vượng. Từ việc thấu hiểu nguyên lý lọc cơ học và sinh học, lựa chọn các loại hệ thống phù hợp, đến việc cân nhắc các yếu tố quan trọng như kích thước hồ, số lượng cá, và chất lượng vật liệu, mỗi bước đều đóng góp vào sự thành công của công trình. Một hệ thống lọc được thiết kế và vận hành đúng cách không chỉ đảm bảo nguồn nước trong sạch mà còn là nền tảng vững chắc cho sức khỏe, sự phát triển, và vẻ đẹp rực rỡ của đàn cá Koi yêu quý. Đối với mọi người nuôi cá Koi, việc đầu tư vào một bản vẽ và hệ thống lọc chất lượng cao chính là đầu tư vào tương lai của hồ cá. Để khám phá thêm các giải pháp và dịch vụ chất lượng cho hồ cá Koi của bạn, hãy truy cập aquatechvn.com.
